UHB-FX全塑型防腐耐磨泵——安裝尺寸與重量

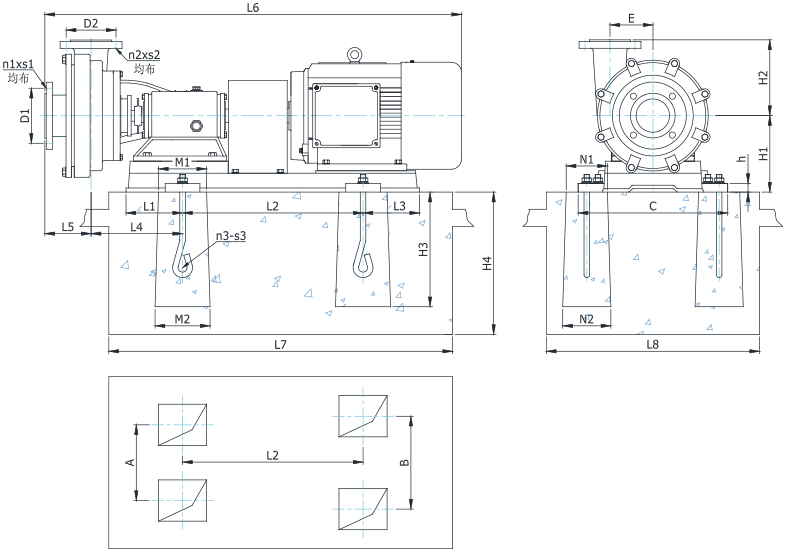

UHB-FX全塑型防腐耐磨泵安裝尺寸圖

型號 配套電機 A B C E H1 H2 L1 L2 L3 L4 L5 L6 h n3×s3 D1 n1×s1 D2 n2×s2 M1 M2 N1 N2 H3 L7 L8 H4 重量kg
32UHB-FX 0.75-1.1kW-2
0.75kW-4		 260 260 315 78 160 168 100 335 100 210 115 775 25 4-M12×300 100 4×Φ18 85 4×Φ14 140 170 120 150 350 700 500 450 100
1.5~2.2kW-2 260 260 315 78 165 168 100 335 100 210 115 800 25 4-M12×300 100 4×Φ18 85 4×Φ14 140 170 120 150 350 700 500 450 110
40UHB-FX 0.75kW-4 260 260 315 86 165 180 100 335 100 230 120 800 25 4-M12×300 110 4×Φ18 100 4×Φ18 140 170 120 150 350 800 500 450 100
2.2kW-2 260 260 315 86 165 180 100 335 100 230 120 840 25 4-M12×300 110 4×Φ18 100 4×Φ18 140 170 120 150 350 800 500 450 115
3kW-2 260 260 315 86 170 180 120 335 120 245 120 900 25 4-M12×300 110 4×Φ18 100 4×Φ18 140 170 120 150 350 800 500 450 120
50UHB-FX 0.75kW-4 320 320 380 95 210 195 160 400 160 265 130 910 25 4-M12×300 125 4×Φ18 110 4×Φ18 140 170 120 150 350 870 600 450 120
1.1kW-4 320 320 380 95 210 195 160 400 160 265 130 960 25 4-M12×300 125 4×Φ18 110 4×Φ18 140 170 120 150 350 870 600 450 125
3kW-2 320 320 380 95 210 195 160 400 160 265 130 1000 25 4-M12×300 125 4×Φ18 110 4×Φ18 140 170 120 150 350 870 600 450 135
4kW-2 320 320 380 95 210 195 160 400 160 265 130 1020 25 4-M12×300 125 4×Φ18 110 4×Φ18 140 170 120 150 350 870 600 450 140
5.5~7.5kW-2 320 320 380 95 210 195 160 400 160 265 130 1030 25 4-M12×300 125 4×Φ18 110 4×Φ18 140 170 120 150 350 870 600 450 150
65UHB-FX 1.1kW-4 320 320 380 105 210 190 160 400 160 270 125 950 25 4-M12×300 145 4×Φ18 125 4×Φ18 140 170 120 150 350 870 600 450 115
1.5kW-4 320 320 380 105 210 190 160 400 160 270 125 980 25 4-M12×300 145 4×Φ18 125 4×Φ18 140 170 120 150 350 870 600 450 120
5.5~7.5kW-2 320 320 380 105 210 190 160 400 160 270 125 1070 25 4-M12×300 145 4×Φ18 125 4×Φ18 140 170 120 150 350 870 600 450 150
65UHB-FX-H 1.1kW-4 320 320 380 123 210 205 160 400 160 280 140 960 25 4-M12×300 145 4×Φ18 125 4×Φ18 140 170 120 150 350 870 600 450 115
1.5kW-4 320 320 380 123 210 205 160 400 160 280 140 1000 25 4-M12×300 145 4×Φ18 125 4×Φ18 140 170 120 150 350 870 600 450 120
2.2kW-4 320 320 380 123 210 205 160 400 160 280 140 1015 25 4-M12×300 145 4×Φ18 125 4×Φ18 140 170 120 150 350 870 600 450 125
5.5~7.5kW-2 320 320 380 123 210 205 160 400 160 280 140 1080 25 4-M12×300 145 4×Φ18 125 4×Φ18 140 170 120 150 350 870 600 450 165
11~15kW-2 320 370 435 123 225 205 165 525 165 280 140 1230 25 4-M16×300 145 4×Φ18 125 4×Φ18 140 170 120 150 400 1050 650 550 220
80UHB-FX 1.1kW-4 320 320 380 125 210 220 160 400 160 260 135 965 25 4-M12×300 160 4×Φ18 145 4×Φ18 140 170 120 150 350 870 600 450 130
1.5kW-4 320 320 380 125 210 220 160 400 160 260 135 1005 25 4-M12×300 160 4×Φ18 145 4×Φ18 140 170 120 150 350 870 600 450 135
2.2~3kW-4 320 320 380 125 210 220 160 400 160 260 135 1010 25 4-M12×300 160 4×Φ18 145 4×Φ18 140 170 120 150 350 870 600 450 140
7.5kW-2 320 320 380 125 210 220 160 400 160 270 135 1080 25 4-M12×300 160 4×Φ18 145 4×Φ18 140 170 120 150 350 870 600 450 175
11~15kW-2 320 370 435 125 225 220 165 525 165 270 135 1210 25 4-M16×300 160 4×Φ18 145 4×Φ18 140 170 120 150 400 1050 650 550 250
18.5kW-2 320 370 435 125 225 220 165 570 165 270 135 1260 25 4-M16×300 160 4×Φ18 145 4×Φ18 140 170 120 150 400 1100 650 550 275
22kW-2 395 485 555 125 285 220 210 670 210 245 140 1380 40 4-M16×300 160 4×Φ18 145 4×Φ18 140 170 120 150 400 1300 850 550 350
100UHB-FX 2.2~3kW-4 410 460 530 130 280 230 190 705 190 305 135 1335 40 4-M16×300 180 8×Φ18 160 4×Φ18 140 170 120 150 400 1300 850 550 230
4kW-4 410 460 530 130 280 230 190 705 190 305 135 1335 40 4-M16×300 180 8×Φ18 160 4×Φ18 140 170 120 150 400 1300 850 550 245
5.5kW-4 410 460 530 130 280 230 190 705 190 305 135 1335 40 4-M16×300 180 8×Φ18 160 4×Φ18 140 170 120 150 400 1300 850 550 270
11~15kW-2 410 460 530 130 280 230 190 705 190 305 135 1390 40 4-M16×300 180 8×Φ18 160 4×Φ18 140 170 120 150 400 1300 850 550 320
18.5kW-2 410 460 530 130 280 230 190 705 190 305 135 1430 40 4-M16×300 180 8×Φ18 160 4×Φ18 140 170 120 150 400 1300 850 550 350
22kW-2 410 460 530 130 280 230 190 705 190 305 135 1500 40 4-M16×300 180 8×Φ18 160 4×Φ18 140 170 120 150 400 1300 850 550 380
30~37kW-2 395 485 555 130 305 230 210 670 210 335 135 1520 40 4-M16×300 180 8×Φ18 160 4×Φ18 140 170 120 150 400 1300 850 550 460

注：1. 表中基礎安裝尺寸（A/B/L2）保證與泵底座匹配連接；基礎土建尺寸(L7/L8/H4)僅供參考，實際施工請以工程設計要求為準。
　　2. 表中重量為配標準電機時的整機重量。
　　3. 進出口法蘭尺寸引用標準：GB/T 9116-2010 PN 1.0MPa。
　　4. 本公司保留修正安裝尺寸及重量數據的權利，恕不另行通知。
