型號說明、主要材料及使用范圍
名稱 | 型號 | 過流部件材質 | 連接形式 | 工作壓力 | 使用溫度 | 適用介質 |
襯氟隔膜閥 | G41F-10CF | 氟塑料(F46和F4) | 法蘭連接 | 1.0MPa | -20~120℃ | 強酸、強堿、有機溶劑等強腐蝕性介質 |
襯塑隔膜閥 | G41F-10CS | 聚乙烯 | 法蘭連接 | 1.0MPa | -20~120℃ | 稀酸、稀堿、無機鹽等一般腐蝕性介質 |
全塑隔膜閥 | G41F-6S | 增強聚乙烯(FRPP) | 法蘭連接 | 0.6MPa | -10~100℃ |

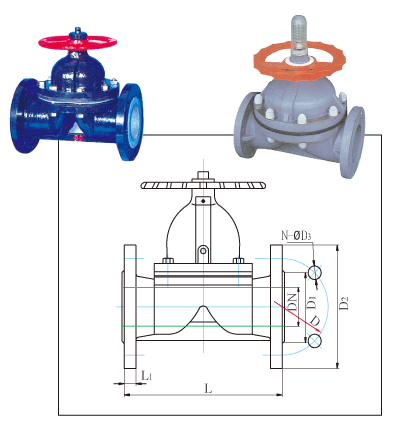

外型及結構簡圖
DN | D | D1 | D2 | N-ΦD3 | L | L1 |
15 | 65 | 45 | 95 | 4-Φ14 | 125 | 14 |
20 | 75 | 55 | 105 | 4-Φ14 | 135 | 16 |
25 | 85 | 65 | 115 | 4-Φ14 | 145 | 18 |
32 | 100 | 78 | 135 | 4-Φ18 | 160 | 18 |
40 | 110 | 85 | 145 | 4-Φ18 | 180 | 20 |
50 | 125 | 100 | 160 | 4-Φ18 | 210 | 20 |
65 | 145 | 120 | 180 | 4-Φ18 | 250 | 22 |
80 | 160 | 135 | 195 | 4-Φ18 | 300 | 22 |
100 | 180 | 155 | 215 | 8-Φ18 | 350 | 24 |
125 | 210 | 180 | 245 | 8-Φ18 | 400 | 26 |
150 | 240 | 210 | 280 | 8-Φ23 | 460 | 28 |
200 | 295 | 265 | 335 | 8-Φ23 | 570 | 30 |
250 | 350 | 315 | 390 | 12-Φ23 | 680 | 32 |
300 | 400 | 365 | 440 | 12-Φ23 | 790 | 34 |
