　　型號說明、主要材料及使用范圍

名稱 型號 過流部件材質 連接形式 工作壓力 使用溫度 適用介質
襯氟止回閥 H41F-16CF 氟塑料(F46和F4) 法蘭連接 1.6MPa -20~120℃ 強酸、強堿、有機溶劑等強腐蝕性介質
襯塑止回閥 H41F-16CS 聚乙烯 法蘭連接 1.6MPa -10~100℃ 稀酸、稀堿、無機鹽等一般腐蝕性介質
不銹鋼止回閥 H42W-25P40R 不銹鋼304/316 法蘭連接 2.4~4MPa -40~210℃ 硝酸、醋酸類

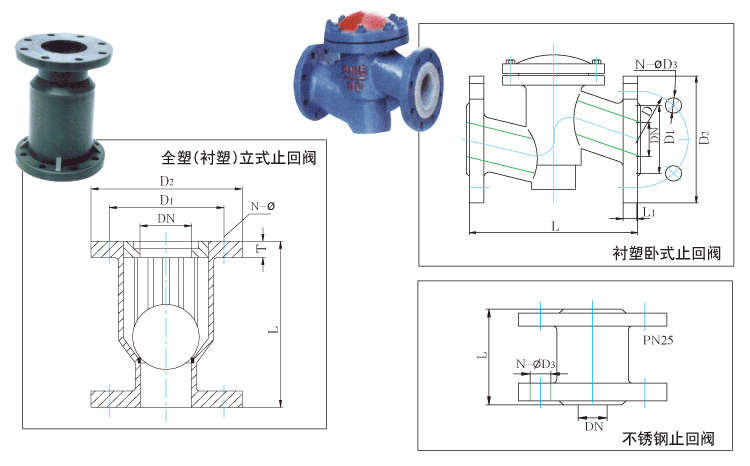

　　外型及結構簡圖

止回閥外型及結構簡圖

　　安裝連接尺寸

公稱直徑 襯塑臥式止回閥 襯塑立式止回閥 全塑止回閥 不銹鋼止回閥
DN D D1 D2 N-ΦD3 L L1 L N-ΦD3 D1 D2 L T N-Φ L N-ΦD3
15 65 45 95 4-Φ14 130 16 130 4-Φ14 65 95 168 14 4-Φ14 90 4-Φ14
20 75 55 105 4-Φ14 150 16 150 4-Φ14 75 105 182 14 4-Φ14 95 4-Φ14
25 85 65 115 4-Φ14 160 18 160 4-Φ14 85 115 196 16 4-Φ14 100 4-Φ14
32 100 78 135 4-Φ18 180 18 180 4-Φ18 100 135 224 17 4-Φ18 105 4-Φ18
40 110 85 145 4-Φ18 200 20 200 4-Φ18 110 145 224 18 4-Φ18 115 4-Φ18
50 125 100 160 4-Φ18 230 20 230 4-Φ18 125 160 252 20 4-Φ18 125 4-Φ18
65 145 120 180 4-Φ18 290 22 290 4-Φ18 145 180 308 22 4-Φ18 145 8-Φ18
80 160 135 195 8-Φ18 310 22 310 8-Φ18 160 195 350 25 4-Φ18 155 8-Φ18
100 180 155 215 8-Φ18 350 24 350 8-Φ18 180 215 392 25 8-Φ18 210 8-Φ23
125 210 185 245 8-Φ18 400 26 400 8-Φ18 210 245 448 30 8-Φ18 275 8-Φ25
150 240 210 280 8-Φ23 480 28 480 8-Φ23 240 280 504 30 8-Φ23 225 8-Φ25
200 295 265 335 12-Φ23 600 30 600 12-Φ23 295 335 560 35 8-Φ23 380 12-Φ25
250 225 8-Φ25
300 380 12-Φ30

　　旋啟式止回閥對比

結構形式 H76型對夾雙瓣旋啟式止回閥 H44型法蘭單瓣旋啟式止回閥
水錘壓力 小，閥瓣行程短，且有彈簧輔助關閉，開閥快速 很大，開瓣行程長，需要較長的關閉時間
H76型的水錘壓力只有H44型的1/2~1/5
尺寸與重量 結構長度L很短，體積很小，重量很輕，為閥門的安裝、搬運、存放及管道的布置帶來很極大的便利，并能節約材料，降低造價。 結構長度L很長，體積笨大，重量很重。
H76型的結構長度只有H44型的1/4~1/6，H76型的重量只有H44型的1/4~1/10
流體阻力 小，流阻系數為2.9~0.9，隨著閥門口徑的增大，流阻系數減少。 小，流阻系數為1.3~3，但在低壓系統中，閥瓣不能完全開啟，流阻大。流阻隨閥門口徑的增大而增大。
安裝 可水平或垂直安裝，重量輕，不必為閥門設置支座，流阻系數減少。 可水平或垂直安裝，大口徑閥門重量重，需設置閥支座。
開啟壓力 很小，開瓣在很小的壓差下就能完全打開。 較大，開瓣在較大壓差下才能完全打開。
可靠性 閥門為整體結構，簡單緊湊，關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。 關閉時的巨大沖擊力及水錘壓力容易損壞閥門。
