　　型號說明、主要材料及使用范圍

名稱 型號 過流部件材質 連接形式 工作壓力 使用溫度 適用介質
襯氟球閥 Q41F-10CF 氟塑料(F46和F4) 法蘭連接 1.0MPa -20~120℃ 強酸、強堿、有機溶劑等強腐蝕性介質
襯塑球閥 Q41F-10CS 聚乙烯 法蘭連接 1.0MPa -20~120℃ 稀酸、稀堿、無機鹽等一般腐蝕性介質
全塑球閥 Q41F-6S 增強聚丙烯(FRPP) 法蘭連接 0.6MPa -10~100℃
Q11F-6S 增強聚丙烯(FRPP) 螺紋連接 0.6MPa -10~100℃
玻璃鋼球閥 Q41F-6FRP 玻璃鋼 法蘭連接 0.6MPa -20~120℃ 非氧化性酸、鹽類
不銹鋼球閥 Q41F-16RP 不銹鋼304(316) 法蘭連接 1.6MPa -40~210℃ 硝酸類、醋酸類

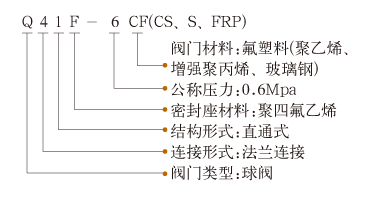

　　型號標注說明

球閥型號標注說明

　　外型及結構簡圖

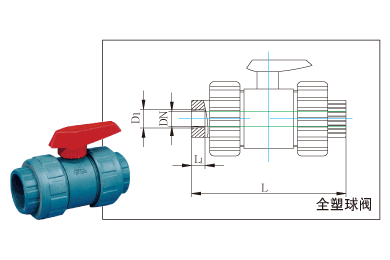

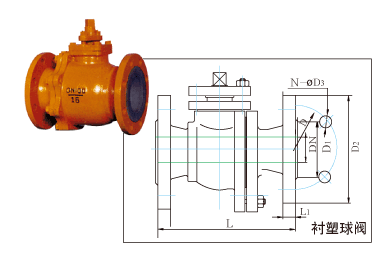

襯塑球閥外型及結構簡圖全塑球閥外型及結構簡圖

　　安裝連接尺寸

公稱直徑 法蘭連接 螺紋連接
襯塑型 全塑型 玻璃鋼 不銹鋼
DN D D1 D2 N-ΦD3 L L1 L L1 N-ΦD3 L L L1 L  D1
15 65 45 95 4-Φ14 130 14 130 14 4-Φ14 90 130 15 100 ZG1/2'
20 75 55 105 4-Φ14 140 14 150 14 4-Φ14 100 140 17 120 ZG3/4'
25 85 65 115 4-Φ14 150 14 170 16 4-Φ14 115 150 20 135 ZG1'
32 100 78 135 4-Φ18 165 16 190 17 4-Φ18 120 165 23 150 ZG1-1/4'
40 110 85 145 4-Φ18 180 16 210 18 4-Φ18 130 180 25 170 ZG1-1/2'
50 125 100 160 4-Φ18 200 18 235 20 4-Φ18 150 200 28 200 ZG2'
65 145 120 180 4-Φ18 220 18 260 22 4-Φ18 265 225 32 215 ZG2-1/2'
80 160 135 195 4-Φ18 250 20 305 25 4-Φ18 280 250 35 265 ZG3'
100 180 155 215 4-Φ18 280 22 370 25 4-Φ18 350 280 45 360 ZG4'
125 210 185 245 4-Φ18 320 24 390 320
150 240 210 280 4-Φ23 360 24 470 360
200 295 265 335 4-Φ23 400 26 575 457
250 533
300 610
